電子標簽讀寫器工作原理圖講解 - 快速理解RFID技術

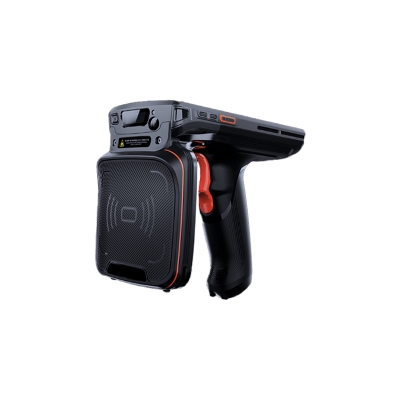

在現代自動識別技術中，電子標簽讀寫器作為RFID系統的核心設備，承擔著與電子標簽通信的關鍵任務。它的工作原理看似神秘，實則可以通過清晰的流程來理解。下面我們通過一張?zhí)摂M的“工作原理圖”來解析這一過程。

一、工作流程解析

信號發射階段

讀寫器通過內置天線發射特定頻率的射頻信號（常見125KHz、13.56MHz或860-960MHz），形成有效電磁場區域。對于超高頻（UHF）系統，頻率通常在860-960MHz范圍內。

標簽激活與響應

當電子標簽進入該電磁場范圍時：

無源標簽：通過感應電流獲取能量，激活內部芯片。

有源標簽：利用自帶電池供電，主動發送信號。

標簽被激活后，將存儲的編碼信息（如產品ID、序列號）通過反向散射調制技術反射回讀寫器天線。

信號接收與處理

讀寫器接收天線捕獲到標簽返回的微弱信號后：

射頻模塊對信號進行解調放大

控制模塊解碼數據

通過接口模塊（USB/以太網等）將數據傳至上位系統

整個過程在毫秒級完成，無需物理接觸或視線對準。

二、讀寫器的核心模塊

天線系統

負責電磁波收發，其設計直接影響讀寫距離與方向性。常見的有線極化與圓極化天線。

射頻前端

包含發射電路和接收電路：

發射端：生成載波并調制指令信號

接收端：解調標簽返回的散射信號

控制處理單元

采用嵌入式處理器，實現：

數據編解碼

多標簽防碰撞處理（ALOHA算法）

通信協議執行（如ISO 18000-6C）

三、技術優勢與應用價值

電子標簽讀寫器的核心優勢在于其非接觸識別能力和批量處理效率：

穿透性強：可讀取遮擋物后的標簽

高速掃描：同時讀取上百個標簽（遠超條形碼效率）

環境適應性：耐油污、抗震動，適用于工業場景

這些特性使其成為物流倉儲（實時庫存盤點）、智能交通（ETC自動扣費）、零售管理（無人收銀）等領域的底層技術支撐。

關鍵提示：低頻/高頻系統多采用電感耦合（近場通信），而超高頻系統依賴電磁反向散射耦合（遠場輻射），后者可實現10米級長距識別。

通過解構電子標簽讀寫器的工作流程，我們可以發現：RFID技術的本質是通過無線電波完成能量與數據的雙重傳遞。RFID讀寫器作為系統的“大腦”，其射頻精度、解碼能力和接口兼容性直接決定了整個RFID方案的效能。隨著物聯網的發展，這項技術將在更多場景中展現其不可替代的價值。
